Талантливый русский архитектор Григорий Михайлович Судейкин предложил немало интересных проектов для загородного частного строительства. В начале прошлого столетия им были изданы несколько альбомов с точными расчетами и чертежами, по которым работают и до сих пор. Самым известным из его детищ стала крыша, называемая по фамилии создателя – крыша Судейкина. От других кровельных систем она отличается не только количеством и формой скатов, но и устройством. Крыша состоит из восьми треугольников, четыре из которых соединяются острием вверх, а четыре – острием вниз. Каркас собирается из брусьев и в исходном варианте опирается на несущий центральный столб, отсутствует стропильная система в обычном понимании. Чтобы крыша гармонировала со стенами, оптимальное соотношение высоты стен к длине – 75/100% (3/4).

Проект предназначен для домов квадратной формы и позволяет на 90% использовать мансардное помещение, которое получается светлым благодаря окнам, расположенным во фронтонах. В своем альбоме Судейкин составил сравнительную таблицу, доказывающую, что при устройстве его крыши получается наибольший размер мансарды и требуется наименьшее количество кровельного материала. Кроме практической составляющей немаловажна и декоративность этой необычной конструкции – она украшает квадратные дома, позволяя отойти от штампов.

Чем хороша крыша Г. М. Судейкина и что следует учесть

Прежде всего выделим существенные достоинства проекта крыши Судейкина:

  1. высота кровли обеспечивает существенное увеличение габаритов чердака;
  2. пространство, которое образуется в результате изготовления крыши, может быть оборудовано как полноценная комната или хозяйственное помещение;
  3. конструкция Судейкина не предусматривает карманов, что предотвращает скопление снега при обильных осадках в зимнее время года, а наклон кровли вовсе избавляет от необходимости чистки покрытия;
  4. закрытое пространство кровли над полезным помещением повышает уровень теплоизоляции всей комнаты;
  5. затраты строительных материалов минимальны.

Однако данный тип устройства крыши имеет и недостатки:

  1. материалов понадобится немного, но их подбор затруднен нестандартными размерами используемых брусьев;
  2. основную часть элементов придется изготовить своими руками;
  3. проектировка в каждом отдельном случае индивидуальна и требует серьезного подхода с применением профессиональных навыков;
  4. система водостока усложнена и может быть выполнена только с помощью опытного специалиста;
  5. данный тип крыши подходит только для домов прямоугольной формы.

Как изменился вид конструкции в наше время

Современные архитекторы на основе наработок зодчего прошлого столетия рассчитали усовершенствованную модель данной крыши. С помощью компьютерных программ и расчетов им удалось убрать центральную опору из системы конструкции. Теперь полезного пространства на чердаке стало ещё больше. Тем не менее крыша Судейкина в классическом варианте остается не менее востребованной.

Крыша Судейкина для прямоугольного дома - Фото

Реализация в настоящем

Несмотря на то, что массового распространения ни в свое время, ни позже проект не получил, о нем не забывают, под Ростовом-на-Дону построен целый поселок с подобными кровлями.

Да и наши форумчане всерьез заинтересовались плюсами конструкции и принялись за воплощение. Приглянулась крыша как владельцам деревянных домов – каркасников, срубов и брусовых, так и хозяевам каменных коттеджей, сложенных из различных блоков. Конструктив позволяет получить холодный вентилируемый чердак и большую мансарду, что и привлекает в первую очередь. У автора и кровельная система, и фронтоны были выполнены из дерева. Сегодня востребованы и каменные фронтоны, все зависит от типа дома и возможностей владельцев.


божья коровкаУчастница FORUMHOUSE

Мы строим дом 6×6 метров, в дальнейшем планируем пристроить с одной из  сторон закрытую веранду, и ее крышу использовать, как балкон.

Что касается центрального столба, возможность отказаться от него рассматривал сам автор, при условии усиления соединений тросами. Современные специалисты рассчитали, что можно убрать столб, если поднять центральную часть и дополнительно укрепить балки. Это подтверждают и форумчане.


Александр 2Участник FORUMHOUSE

Не поленился, сделал макет из бруска 20×20 мм – центральная стойка не нужна! Правда, несколько увеличил высоту верхнего яруса – чтобы не прощёлкнулся под снегом. Вообще эта зима внесла коррективы в то, что я собираюсь строить.


LanikinУчастник FORUMHOUSE

Крыши Судейкина видел под Питером в детстве в местах еще дореволюционного дачного строительства. В конце 60-х годов смотрелись отлично, видно было, что эти крыши не ремонтировались с тех самых времен. Крыты были чем-то мелкоштучным, возможно даже черепицей. Такая крыша дает большую площадь мансарды, но актуальна, как мне кажется, только для квадратного дома. При надлежащем расчете можно отказаться от центральной стойки. Получим большой объем – мансарду, что для дачного дома может быть плюсом.

Некоторые выбирают такую крышу не из-за большого мансардного помещения, а чтобы отойти от типовых вариантов в четыре ската, как пользователь портала Radogast.


RadogastУчастник FORUMHOUSE

Начал крышу Судейкина и я делать, дом размерами 8600х8600 мм. Сечение дома – квадрат, форма крыши мне нравится больше других. Крыша будет неутеплённая, угол наклона верхней части -14⁰, нижней – 33⁰. Центральный столб высотой 280 см, делаю то, что мне нравится.

Особенности купольной крыши Судейкина

  1. Основное предназначение конструкции восьмигранной крыши — перекрытие построек и коттеджей в форме квадрата. Однако строительные прорабы с большим опытом считают, что такая конструкция применима к домам с прямоугольной планировкой. При этом необходимо проводить дополнительные расчеты.
  2. Пропорциональность стен к высоте дома должна составлять 3 к четырем или 75 от 100. Иначе сочетание этих элементов будет выглядеть не гармонично.

С помощью аксонометрии — воспроизведения объемного проекта на бумаге, Судейкин доказал, что такая форма и конструкция крыши не только эргономична, но и экономична по сравнению с двускатными аналогами.

Технология

Стандартный алгоритм сборки кровельной системы по проекту Судейкина с деревянными фронтонами состоит из следующих этапов:

  • по углам коробки монтируются 4 вертикальных (коротких) опорных стойки (одинакового размера);
  • сверху стоек выполняется обвязка из брусьев с образованием квадрата;
  • к середине каждого бруса горизонтальной обвязки крепится вертикальная стойка (еще 4 штуки одинакового размера);
  • крепят наклонные брусья, объединяющие вертикальные стойки и горизонтальную обвязку (над стойками) во фронтоны;
  • посредине монтируют опорную балку, ее размер зависит от габаритов здания и желаемого наклона скатов;
  • от вершин фронтонов прокладывают бруски к опорному столбу, чтобы край выступал на ширину карниза;
  • выполняют горизонтальную обвязку фронтонов брусом;
  • сверху выполняют обрешетку.

Когда крыша такой конструкции изначально закладывается в проект каменного дома, фронтоны выкладывают из стенового материала. Под мауэрлат заливается армопояс, балку к фронтонам крепят на шпильки, между камнем и деревом обязательно прокладывают гидроизоляцию. Так сделал kollega.


KollegaУчастник FORUMHOUSE

По всему периметру фронтонов залит армопояс со шпильками d 12 мм. Через прокладку из рубероида уложен и прикручен мауэрлат. Балками 100х100 мм связали вершины 4-х фронтонов, получился квадрат (почти). Посередине поставили опорный столб 150х150 мм. Внизу он опирается на армопояс между 1 этажом и мансардой. Связали опорный столб с балками, уложили балки чердака 200х50 мм, приколотив две из них к опорному столбу. Между балками – 59 см для удобства укладки утеплителя. Установили 4 стропилины: от вершины столба к вершинам фронтонов; установили остальные стропила.

Монтаж поверхностной обрешетки

Постройка крышиВ случае устройства данной крыши на здании из камня, верхняя часть фасада здания выполняется из материала стен. Балки к фронтонам прикрепляются с помощью шпилек, между деревянной поверхностью и каменной  должна быть предусмотрена гидроизоляция.

Судейкин делал акцент на том, что при строительстве нужно использовать исключительно мощные крепежи — саморезы, гвозди 100, 200, в зависимости от материала.

Важно: При монтаже каждой крепежной детали необходимо проверять конструкцию на прочность. В противном случае ваша крыша прослужит не более двадцати лет.

Крыша Судейкина. Материалы.

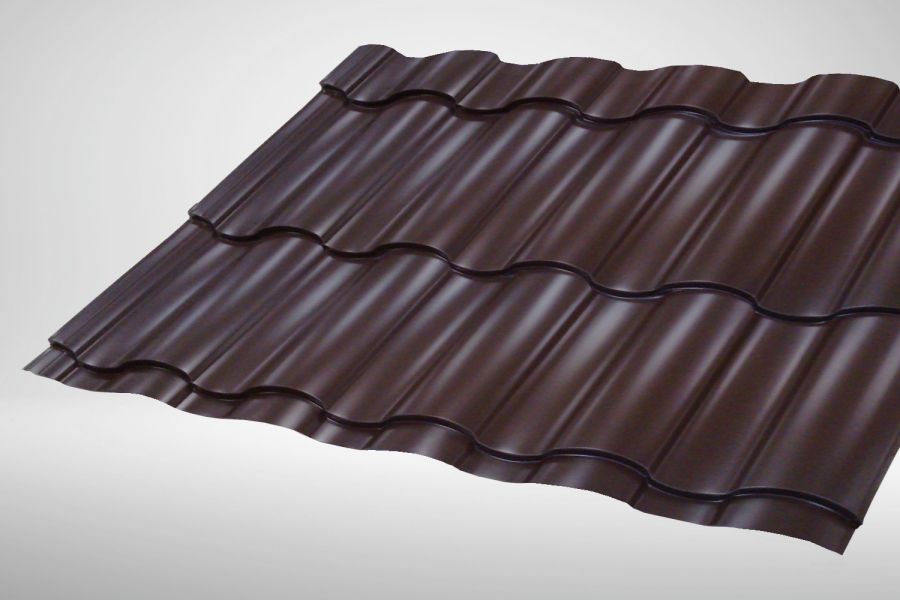

металлочерепица

Подходит для крыш с углом наклона от 14 градусов. Имитирует различные виды натуральной черепицы.

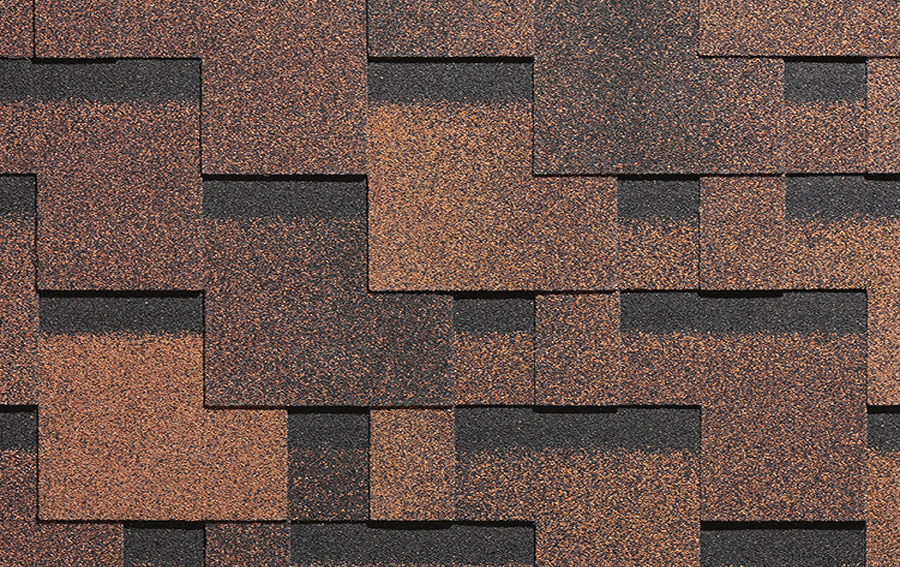

гибкая черепица

В зависимости от модели и способа укладки минимальный угол наклона может достигать 6 градусов. Красивый и долговечный материал.

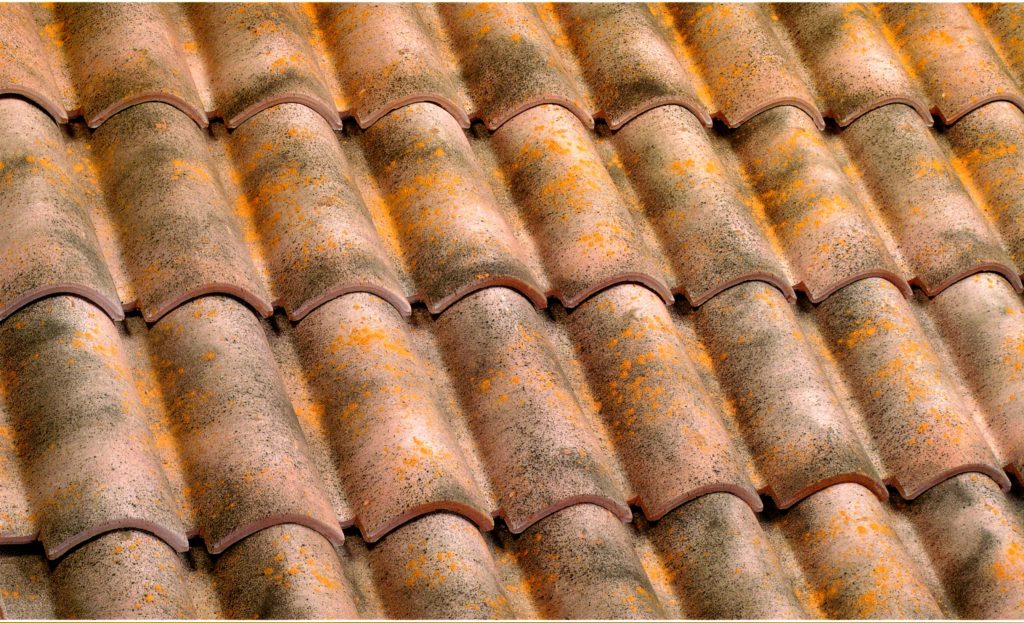

керамическая черепица

Европейская классика красивая и долговечная. Минимальный угол наклона составляет 14 градусов.

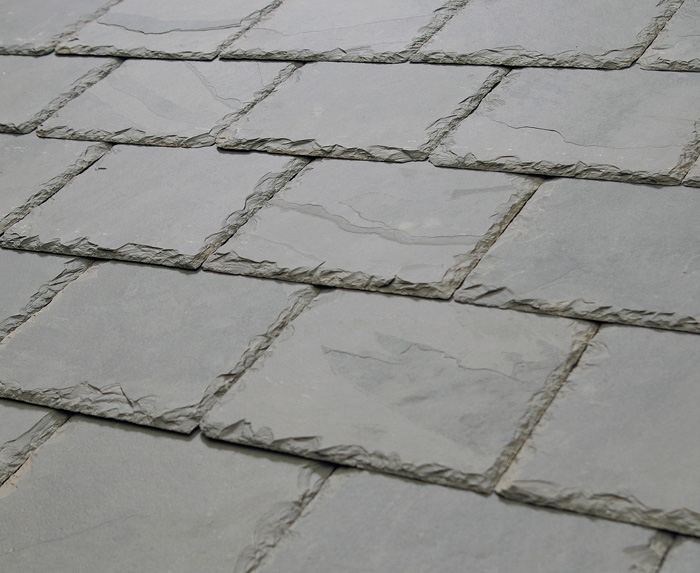

кровельный сланец

Самый дорогостоящий и презентабельный вариант. Минимальный угол составляет 20 градусов.

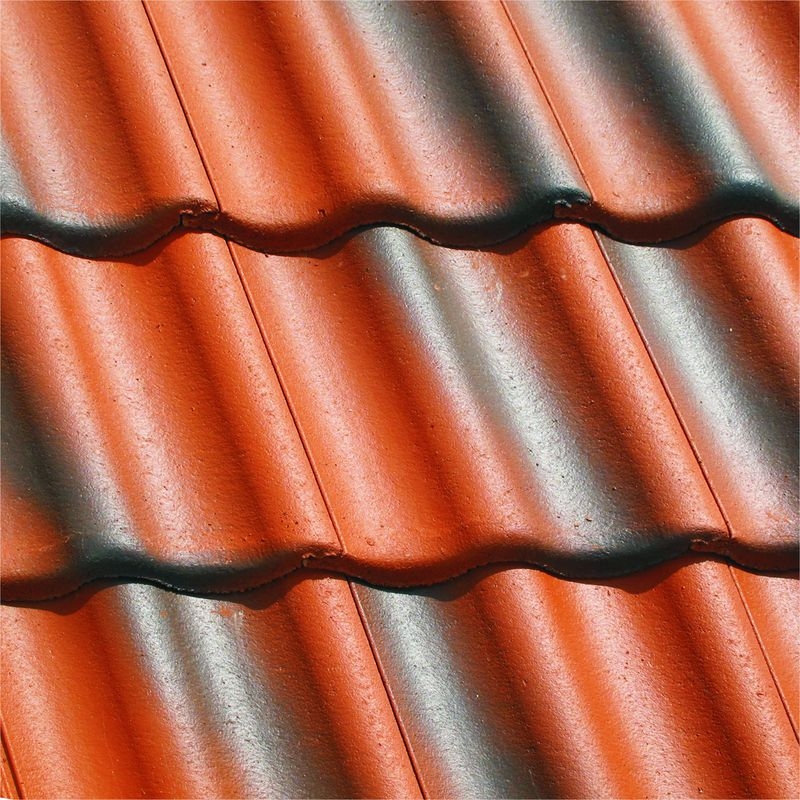

Цементно-песчаная черепица

цементно-песчаная черепица

Оптимальный вариант по цене/качеству/внешнему виду. Подходит для крыш с углом наклона от 14 градусов.

фальцевая кровля

Хороший вариант для крыш с углом наклона от 7 градусов. Отсутствие сквозных крепежных отверстий добавляет надежности и долговечности.

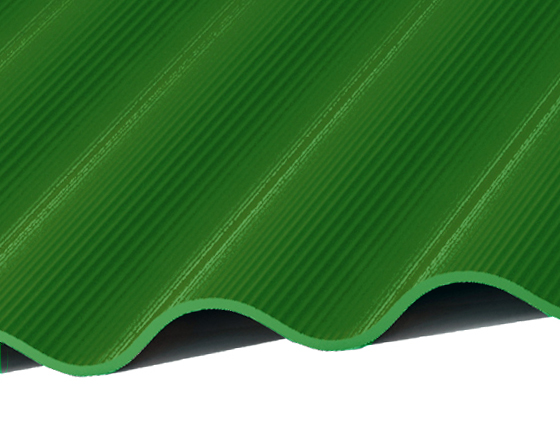

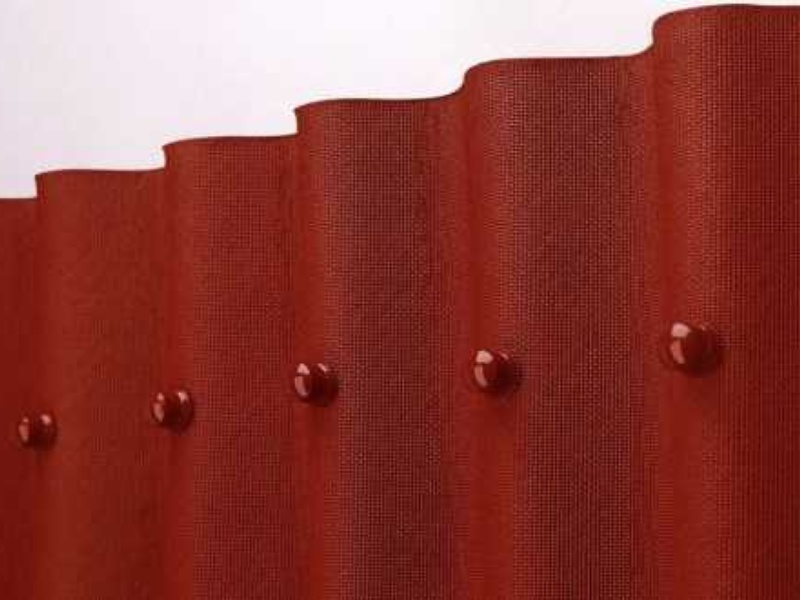

еврошифер

Относительно не дорогой материал подходящий для крыш с минимальным углом наклона 10 градусов. Плюсом является простота монтажа в виду малого веса и простоты работы с ним.

шифер

Самый экономичный кровельный материал, который отличается длительным сроком эксплуатации. Подходит для крыш с минимальным углом наклона 12 градусов.

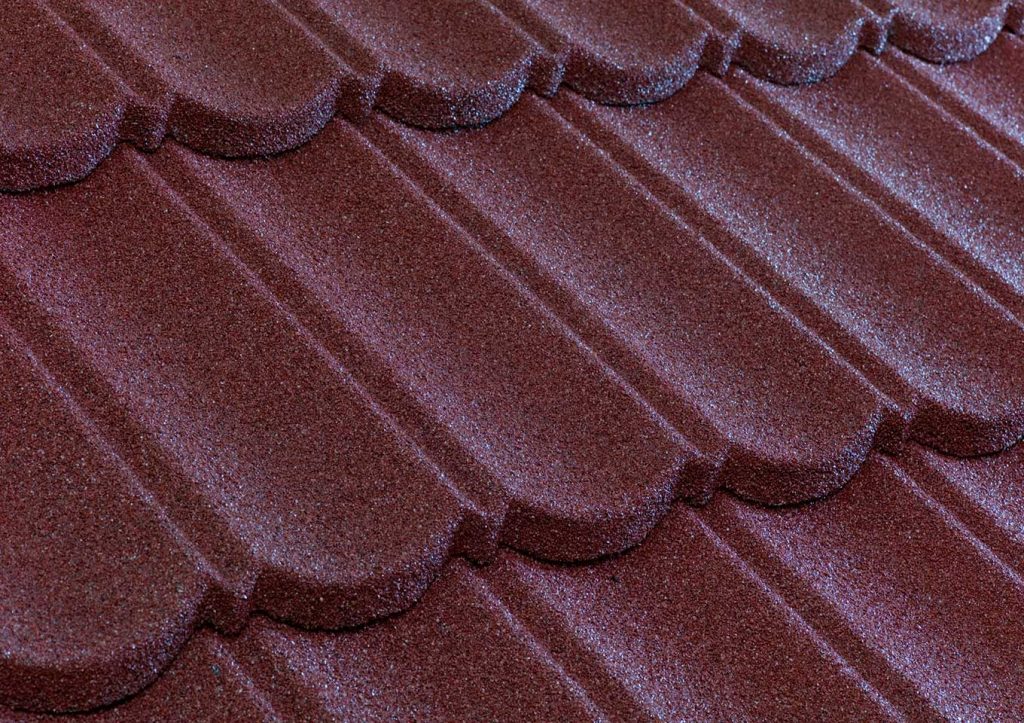

композитная черепица

Внешний вид, долговечность, простота монтажа, вот что отличает данный материал. Минимальный угол наклона 14 градусов.

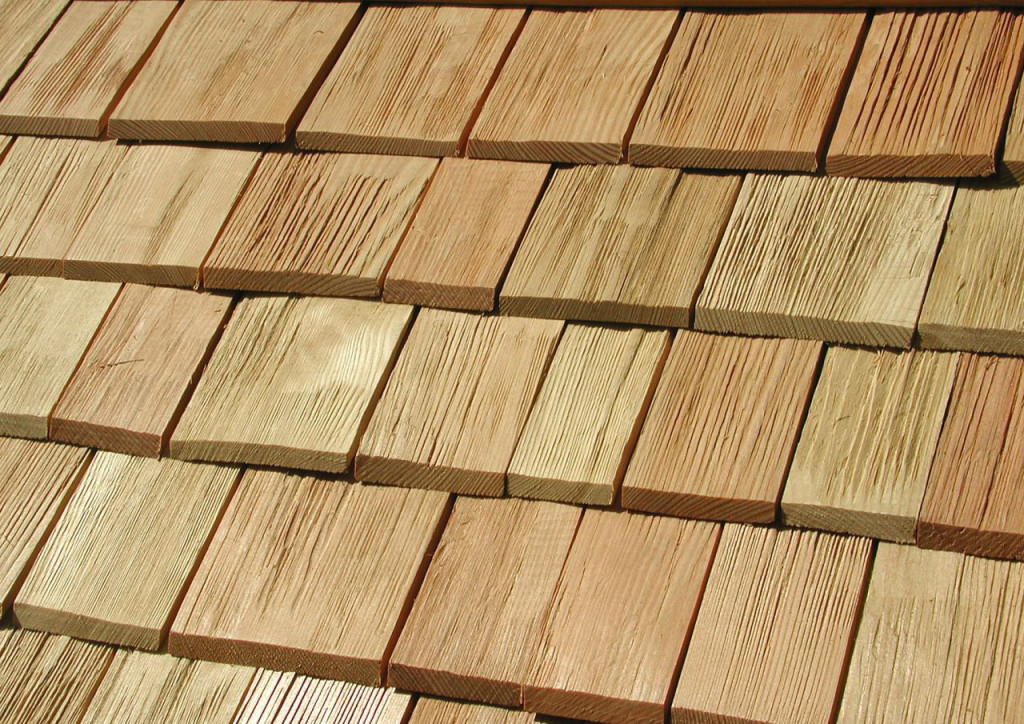

деревянная крыша

Смелое и действительно уникальное покрытие для Вашей кровли. Минимальный угол наклона 20 градусов.

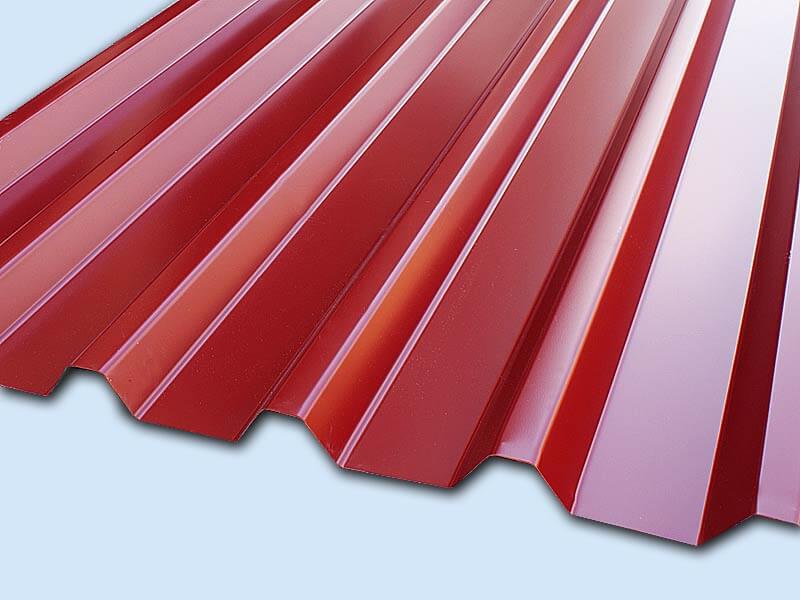

профлист

Экономичный материал, который подходит для крыш с углом наклона от 7 градусов. Наличие листов с высокой несущей способностью, снимает потребность систематической уборки снега.

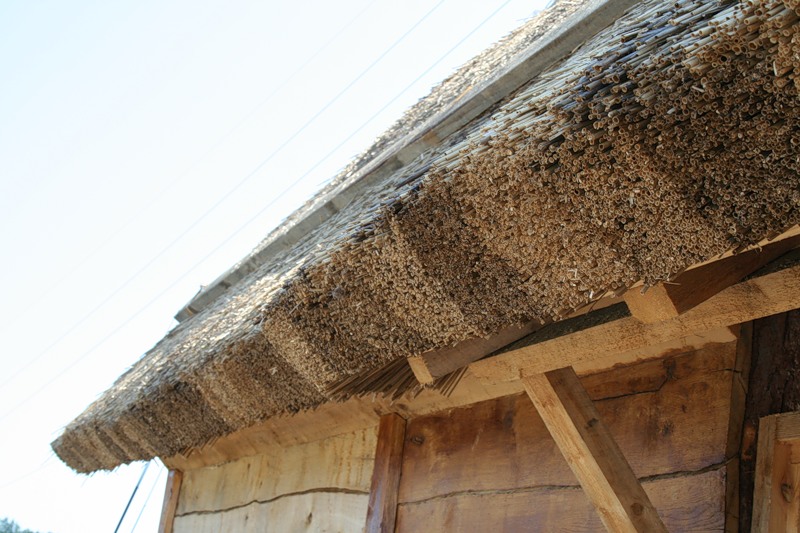

тростниковая крыша

Один из древнейших кровельных материалов с уникальными свойствами долговечности и теплоизоляции. Минимальный угол наклона 35 градусов.

Кровельные материалы

Судейкин рассчитывал кровлю под оцинкованное железо, но сегодня гораздо более внушительный выбор покрытий. Бытует мнение, что для этой крыши больше подойдут мелкоштучные материалы или мягкая черепица, так как листовые разновидности придется сильно резать. Конечно, по декоративности вариации мягкой черепицы выигрывают у листовых материалов, но их цена для многих неподъемна. Как показала практика, купольную восьмигранную крышу можно смело крыть ондулином, металлочерепицей и даже металлопрофилем. Если правильно посчитать необходимое количество, используя как онлайн-калькуляторы, так и редакторы, в которых можно прорисовать раскладку, реально обойтись практически без отходов. Это тоже проверено и доказано нашими форумчанами.


GnorkУчастник FORUMHOUSE

Встречал высказывания, что отходов металлочерепицы на такой крыше очень много. Вот на фотографии ВСЕ отходы с моей крыши. Ширину кусков можно понять из шага волн черепицы. Шатровая и четырехщипцовая крыши в этом смысле не конкуренты. Единственно, расчет количества материалов продавцам доверять нельзя. У них метров на 30-40 больше получалось. И саморезов надо примерно на треть больше, чем они по нормативам считают.


CancerУчастник FORUMHOUSE

Я сделал себе такую крышу. Крыл ондулином, особых сложностей не возникло, результат – на фото.


AleSPУчастник FORUMHOUSE

Я делал ондулином нижегородским, кроил по месту, треугольный остаток у меня уходил, как правило, в то же самое место другого ската крыши, обрезков осталось мало, самое сложное было рассчитать нужное количество листов, рассчитал 42 листа, купил на всякий случай 44, потратил 41 лист. Пилил цепной пилой.


MamarusyyУчастница FORUMHOUSE

На крышу – коричневый ондулин, точнее, ондуру, все очень бюджетно, решили вразбежку класть, чтобы сплошного шва не было. Цветовая палитра ондулина и ондуры немного отличается, мне больше понравились оттенки ондуры. Я разложила 1 верхнюю и 1 нижнюю части крыши, а сверху – ондулин, учитывая нахлесты, строитель сказал начинать крой с центра. От того, что класть решили вразбежку, количество листов не изменилось. У меня осталось лишних 4 листа ондулина, которые я как раз взяла «на всякий пожарный».

Крыша Судейкина, отделанная мягкой черепицей у форумчанина kukan.

Недостатки проектов Судейкина

Конструкция Судейкина не стала массовой. Она не была распространена во времена жизни архитектора и в наши дни не особо востребована. Это можно объяснить тем, что специалистов готовых воплотить в жизнь купольную кровлю не так много. А ведь именно таким людям известна технология изготовления.

Кровельщики с высшим образованием, изучавшие все виды возведения кровли, говорят о невозможности создания такой крыши самостоятельно на участке. Для этого нужен профессиональный расчет по не типовому проекту и достаточный опыт.

  1. Подходит для домов квадратной формы. Однако, именно такую форму меньше всего используют на территории России.
  2. Большая часть элементов конструкции не поставлена на серийное производство. Поэтому процентное соотношение ручных работ увеличивается.
  3. Обязательно предварительное проведение расчетов. Без проектной документации и чертежей смонтировать конструкцию не удастся.
  4. Ограниченный перечень материалов, который можно использовать для кровли. Например, черепица для этих целей не подходит потому, что будет много отходов — около 30%.
  5. При несоблюдении пропорций конструкция будет выглядеть плоской и не привлекательной. То есть нарушать пропорции нельзя, даже если дом строит инженер с опытом.

Однако недостатки перекрывают достоинства, которых больше. Ремонт такой кровли дешевле классических. И внешний вид не оставит никого равнодушным.
