Козлы для распиловки дров своими руками

Козлы для распиловки дров: виды готовых изделий, варианты изготовления своими руками, как сделать козел под бензопилу – советы, фото, видео.

5 вариантов козел для распиливания брёвен на дрова

Козлы для распиливания дров бывают разные. Простые и всем привычные деревянные.

Стандартные деревянные козлы для заготовки дров.

Вариант «дешевле и проще не придумаешь».

И более продвинутые модели, широко распространённые за границей.

Бревно на козлах закрепляется цепью.

Или вот такие козлы, рассчитанные на бревна разного диаметра и длины.

Конструкция козел на фото выше хорошо известна и отработана до мелочей, но, совершенству нет предела.


Гек55000Пользователь FORUMHOUSE

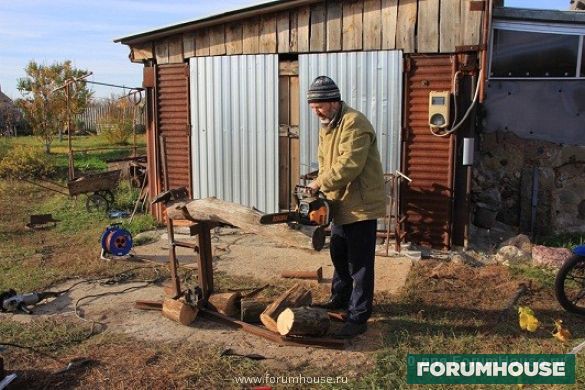

Мне нужно напилить дрова так, чтобы никого не просить подержать бревно. Сколотил из досок тройные козлы. Не понравились в работе. Однажды увидел в интернете необычные металлические козлы. Решил их повторить, но чуть усовершенствовать конструктив, для работы в одиночку. И вот, что у меня получилось.

Козлы сварены за даром, из б/у профильной трубы, завалявшейся на участке.

Колесо к козлам приделано для удобства перемещения по участку.

Работа ведётся так — бревно одним концом укладывается на ложе.

Зажим опускается. Бревно с другого конца поднимается, и оно зажимается зубчатым стопором в нужном положении.

Пилить бревна на чурбаки на таких козлах одно удовольствие. Никого не нужно просить о помощи. Не нужно переворачивать бревно, лежащее на земле и опасаться, что цепь бензо- или электрической пилы уйдёт в землю.


Гек55000Пользователь FORUMHOUSE

Делать такие козлы или нет, пусть каждый решает сам. Мне удобнее пилить так. Да и бревнышки дешевле купить и напилить самому, чем заказывать машину уже колотых дров.

Преимущества использования козла

Правильно сконструированный козел для дров упростит задачу по заготовке материала для костра или топки бани. Не надо будет больше искать дополнительный упор для укладки дерева и его распила.

Кроме того, будет оправдано отсутствие помощника – с наличием хорошей конструкции необходимость второго пильщика автоматически отпадает.

Особенности использования инструментов на козлах

Если работник будет обрабатывать древесину при помощи двуручной пилы, то понадобится надёжная опора для второй руки. Поэтому при планировке стоит позаботиться о наличии подобных элементов. Одним из доступных вариантов – изготовление упора из лесины, что позволяет сделать её на любом удобном месте. Применяя механизированный инструмент, такой как бензопила, необходимо позаботится о наличие крепкой поверхности на козлах.

Предусмотреть такую особенность стоит ещё на этапе планировки, что поможет сделать подходящую конструкцию под выбранный инструмент.

Так как механизированный инструмент имеет свои особенности и правила при эксплуатации, влияющие на безопасность рабочего, стоит их учесть. Для работы с бензопилой стоит позаботиться о наличии места для свободного висения распиливаемого материала.

деревянные козлыВариант устройства деревянных козлов для дров

Таким образом, рабочий избежит зажима бензопилы распиливаемым полотном.

Вернуться к оглавлению

Все гениальное просто

Сам по себе козел – конструкция достаточно простая, и ее сможет сделать даже тот человек, который никогда такими вещами не занимался. Более того, в настоящее время есть несколько вариантов изготовления, каждый из которых подходит для тех или иных случаев. Козлы можно сделать из дерева или металла. В первом случае конструкция получается весьма легкой, а ее прочность — ограниченной. При этом для ее создания не нужно ничего, кроме досок, гвоздей, саморезов и еще нескольких простых инструментов. Металлический козел значительно прочнее и долговечнее, но на его изготовление уходит больше сил и ресурсов. В любом случае имеет место как первый, так и второй вариант.

Видео по теме

© рмнт.ру, Игорь Максимов

10.12.18

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

чертежи козла

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

  • четыре доски для ножек – 0,95 м;
  • доска 0,9 м для верха;
  • три перекладины по 0,85, 0,77, 0,7 м.

столярные работы

Требования к конструкции

Для правильной и долговечной эксплуатации любое изделие должно отвечать определенным требованиям, и козлы для дров не являются исключением:

  1. Козлы должны быть устойчивыми.
  2. Безопасность для пильщика дров.
  3. Прочность конструкции. Каркас козлов должен выдерживать значительный вес бревен.
  4. Удобство использования. Это условие достигается при строгом следовании пошаговым схемам.

При должном отношении к процессу строительства козлы получатся весьма практичными и позволят сократить время на заготовку дров.

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

  1. Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м.
  2. Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр. Количество ножек – 4 штуки.
  3. Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см. Количество, необходимое для сборки – 2 единицы.

    дровяные козлыРазличные варианты устройства дровяных козлов

  4. В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя.
  5. В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук.
  6. Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

схема козлов для дровОдна из схем конструкции козлов для распилки дров

  1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
  2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
  3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
  4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
  5. Молоток для забивания гвоздей при закреплении «рогов».
  6. Стамеска.
  7. Измерительная рулетка, которой будут проводиться все замеры.
  8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

крепление стоекПример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Вернуться к оглавлению

Планировка и изготовление козел для работы с двуручными инструментами

Использование обычных козел под двуручную пилу или другого подобного инструмента может привести к опасным ситуациям, таким как опрокидывание станка. Это происходит из-за расшатывания станка за счёт попеременно сдвигающих движений во время распиливания бревна. Поэтому стоит побеспокоится о сборке более устойчивой и крепкой конструкции.

Если выбранный проект козел имеет Х-образную форму, материал для него должен подбираться более прочный и толстый (в сечении – не менее 100 мм толщины). Кроме того, на брусе должна находиться металлическая затяжка.

Так как к данному станку для распилки дров существуют особые требования к устойчивости, ширина нижней опоры стоек должна быть значительно шире верхней части. Хороший показатель прочности достигается за счёт дополнительной обвязки опорных крестовин конструкции при помощи деревянной стяжки.

чертеж козловЧертеж с размерами для изготовления козлов

Для этого достаточно использовать обычную доску небольшой длины. Выполнив вышеуказанные советы, вы своими руками соорудите достаточно крепкий станок для распилки дров. Пропорции и размеры можно оставить неизменными.

Вернуться к оглавлению

Ручной дровокол с пружиной

Для кого-то колка дров топором в радость, а кому-то в тягость.

Поберечь здоровье и поясницу предлагает пользователь портала ASN, сделав ручной дровокол с пружинным амортизатором.

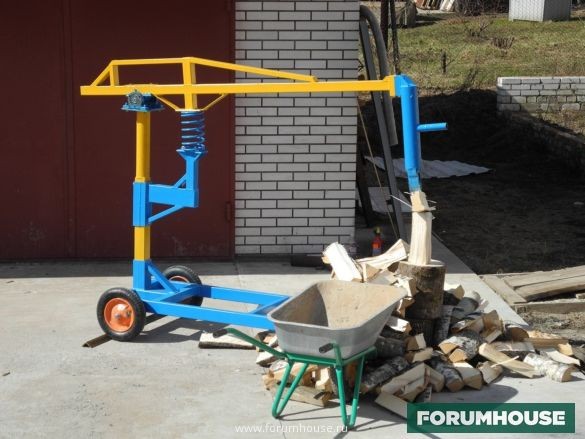

Самодельный дровокол внешне неотличимый от заводских изделий.

ASN Пользователь FORUMHOUSE

Дровокол я собрал за 3 дня. Конструкция разборная, мобильная. Колет дрова на ура. Тюк и готово. Кряжистые чурбаки чуть сложнее, ударить надо посильнее, но это не сравнить с рубкой дров колуном.

Этапы изготовления дровокола.

Боек дровокола.

Дровокол после окрашивания.

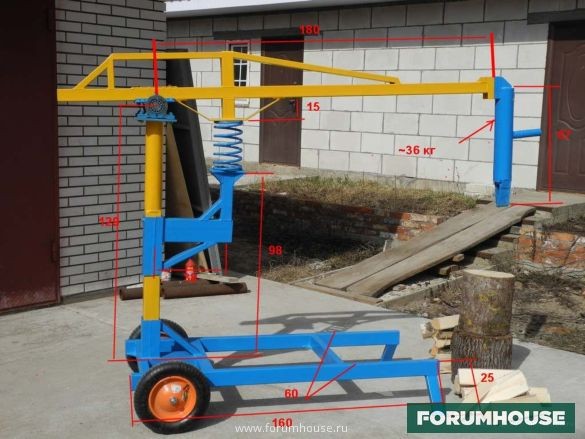

Размеры дровокола.

Пружина от «восьмёрки» гасит энергию удара, чтобы стрела с бойком, после того как чурбачок развалится, не летала туда-сюда.

Если полено не развалилось с первого удара, а колун защемило в нём, то на обратном ходе пружины, полено подлетает для следующего удара прямо вместе с бойком без особых усилий.

Для ориентира — рост пользователя 185 см, вес ударника около 40 кг.

Рабочую высоту дровокола и место для крепления ручки выбирайте под свой рост, так, чтобы было удобно работать, сильно не сгибаясь и не стоять в раскорячку.

Ещё одна конструкция дровокола, собранного zinovev из разного хлама за 3 копейки.

И ещё вариант от Виктор_Пашкевич.

Длина «коромысла» дровокола 1.8 м. Вес ударника около 40 кг.

Выводы: самоделки упрощают работы по заготовке дров на зиму. Главное — выбрать свой вариант дровокола или козел, исходя из возможностей и наличия материалов и инструментов.

По теме самоделок предлагаем статью как сделать арматурогиб своими руками.

Выбрать сварочный аппарат и научиться азам сварки разных металлов можно из этой статьи.

В видео – Электрические цепные пилы: как выбрать и безопасно работать.


Деревянные столбики

Избежать тех же проблем, что и с предыдущим вариантом можно, используя предварительную обработку древесины растворами антисептика, антипиретика и влагоотталкивающими покрытиями. Дополнительные слои морилки и акрилового лака станут вторым защитным слоем.

Как мой козлик стал электрическим и подвижным

Итак, когда основная конструкция готова, нужно добавить ей дополнительные возможности для комфортной работы.


Для установки электрического удлинителя, я сделала три круглых отверстия в столешнице


Я вставила удлинитель, закрепив его снизу металлической перфорированной лентой


Куски фанеры, которые были срезаны специальным сверлом, использовала в качестве крышек, чтобы в розетки не попадал мусор

Я закрепила эти крышки с помощью пластиковых стяжек, продев их через просверленные отверстия.

Немого отходя от темы, скажу, что лучше всё-таки было сделать розетки сбоку от столешницы, а не на ней. Верхнее расположение, без сомнений, удобно, но меня всё время преследовала мысль, что будет, если я случайно что-нибудь пролью на этом столе, например, растворитель для краски. Мысль эта была не совсем приятной.


Для крепления длинного шнура удлинителя я приспособила 4 самореза на внутренней стороне ножек


Чтобы вилка удлинителя не болталась, сбоку прикрепила самую дешёвую розетку, какую нашла в магазине

Теперь нужно было придать моему инструменту подвижность, ведь он потребуется мне практически во всех комнатах.


Для этого с одного торца на ножках я вырезала углубления и установила вот такие небольшие колёсики. Теперь стол можно перекатывать, приподняв с одного края


Чтобы ножки не царапали полы, наклеила на них войлочные полоски


Козлик у меня получился прытким, так что первый опыт использования привёл к повреждению гипсокартона на стене. Чтобы избежать такого конфуза, я закруглила края столешницы


Стол получился устойчивым и удобным, я проверила это на собственном опыте

Металлические козлы для дров

Самые надежные на сегодняшний день модели. Металл весьма прочный, обладает устойчивостью к влаге (однако требуется защита от коррозии) и механическим повреждениям. Кроме того, конструкция отличается устойчивостью и надежными фиксирующими опорами.

Коротко о главном

Минимальная стоимость готовых козел для дров около 2500 рублей, а цена некоторых современных конструкций превышает 20 тысяч. Поэтому многие хозяйственные и рукастые люди предпочитают делать их сами, тем более, что для этого не требуются ни особо качественные материалы, ни большой опыт. Соорудить козлы можно из дерева, профильных или круглых труб, каждый выбирает тот материал, с которым ему привычнее работать.

Прочитать позже

Отправим материал на почту

Подмостки своими руками

При желании можно устроить подмостки хоть на всю длину стены, если этого требует обстановка, взять с собой на высоту ведро, малярный инструмент, любые материалы и даже помощника. Таким образом, отпадает необходимость постоянно переносить подставку и инструмент, как в случае со стремянкой.

Но и это не все. Пара-тройка козел позволят устроить в мастерской небольшой переносной верстачок, снабдив его простейшими тисками или любым другим фиксирующим оборудованием. Это может быть и полноценный переносной стол для сборки или ремонта, порезки или раскроя, в конце концов, ничего не стоит превратить пару козлов в легкий садовый столик или столик для пикника. Чего же мы ждем? Давайте конструировать козлы.

Хранение и применение козлов

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

В готовом виде изделие должно выдерживать значительный вес, однако при этом важно хранить его в сухом помещении, избегая влажного климата или влаги.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

В чём преимущества такого приспособления как дровопил?

  • не устают руки и спина;
  • заметно повышается производительность заготовки поленьев;
  • экономия топлива в процессе работы;
  • исключается затупление режущей цепи об землю;
  • приспособление переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
  • цепь пилы удобно править, не снимая бензопилу с приспособления.

В процессе испытания и работы дровопила – приспособления, которое облегчает нарезку дров, недостатков не обнаружено, только положительные впечатления.

Пошаговое создание козла для дров

Несмотря на отличия в конструкции и дальнейшей эксплуатации, некоторые этапы работы являются общими для всех видов козлов. Пошаговая инструкция, как сделать козла:

  1. Подготовка чертежа.
  2. Подготовка материалов и инструментов.
  3. Сборка деталей.
  4. Ввод в эксплуатацию.

Отличаться друг от друга будут только последние пункты, тогда как для первых двух разделов особых различий нет.

Изготовление креплений для козликов на стену

Также для удобного хранения парных козлов были придуманы простые крепления на стену.
для этого из фанеры были вырезаны

  • 2 заготовки 206 х 50 мм;
  • 2 заготовки 188 х 50;
  • 2 треугольника с катетами по 188 мм.


Габаритные размеры заготовок также даны выше на плане раскроя деталей.
Для стягивания заготовок были использованы черные саморезы по дереву длинной 50 мм.


После изготовления, крепления можно повесить на стену.
